Architectural English [COLUMNS,お役立ち情報]

米国で使われている建築実務英語です。英語と日本語の文法の違いから、単語として置き換えられないものもあり興味深いですね。建築用語には歴史や面白い由来が沢山あるので、それだけでも一つの物語が出来そうです。



A





A.A.B. (ARCHITECTURAL ACCESS BOARD)



身障者・高齢者など身体的弱者用の建築法規



ABBREVIATIONS

省略文字

図面への書込みは長単語や重複を避けるために単語を省略し、仕様書に省略法を記載します。GWB. = GYPSUM WALL BOARD (石膏ボード)



ACCESSIBLE

バリアフリーの

公式書類にはこの単語。HANDICAPPEDは差別的ニュアンス有るのでNG



ACOUSTIC

防音の

ACOUSTIC PANEL など



ACRE

エーカー

1 ACRE = 43,560 SF 意外と頻繁に使う単位です。スペル注意!



ADA (AMERICANS W/ DISABILITIES ACT)



A.A.B.とほぼ同じ内容です



ALUMINUM

アルミの

スペル注意



ANTI-SKID

防滑性のある

例: ANTI-SKID TILE 防滑タイル



APPLIANCE(S)

設備機器

洗濯機・便器・キッチン・冷蔵庫等、生活設備機器一般をいいます



AQUEOUS SEALER

水性シーラー





ARABESCATO

アラベスカート

白い大理石でビアンコカララにも似ています。美しい石です。



ARBOR

あずまや





ARCADE

アーケード





ARCHITECTURAL SCALE

建築スケール

1/2, 1/4, 1/8, 1/16, 1/32 等の十進法でない縮尺



AREAWAY

ドライエリア

ドライエリアは和製英語です



AS-BUILT DRAWING(S)

竣工図

一般呼称としては複数形でいいます



ATRIUM

アトリウム

発音はエイトリアム



ATTIC

屋根裏部屋











B









BAKED PAINT

焼付塗装

名前の通り、ベイク(パンを焼くようなイメージ)された塗装



BALCONY

バルコニー

上部に構造体(スラブ等)がある場合に使います。無い場合はTERRACEと呼びます



BALUSTER

手摺子

手摺を支える縦材の部分です



BASE BOARD

巾木

単にBASEと言う事が多いです



BASSWOOD

シナノキ

アメリカでは木の模型が人気ですが、バスウッドをよく使用します



BEACON

標識、灯標

防火灯など非難・安全計画上のものに使います



BEAM





BERM

犬走り・小段

盛土のような場所も指します



BEVELLED

隅切りされた~

例:BEVELLED MIRROR 隅切鏡面



BIRCH

カバ

家具や仕上げ材によく使います。私も好きです



BLACK OXIDE COATED STEEL

スチール黒皮仕上

黒皮という表現が悩ましてくれますね。化学的に酸化させて着色した鉄のことです



BOLLARD

ボラード

機械類の防護柱



BOND

目地

タイルなどの目地



BRACE

ブレース

構造のテンション材であるブレース



BROCHURE

冊子・プレゼン書類

ブックレットやパンフレットよりも一般的です



BRONZE

ブロンズ

最近は



BUBBLE

雲型

実施図面の訂正箇所の雲形でREVISION CLOUDとも言います



BULKHEAD

天井下がり壁

天井からの下がり壁。



BULLNOSE

出隅(のタイル)











C







CA (CONSTRUCTION ADMINISTRATION)

施工監理





CABLE TRAY

ケーブルラック

電気ケーブルラックはRACKというよりTRAYといいます。



CALCIUM SILICATE BOARD

ケイカル板





CARRIGEWAY

車道

DRIVEWAYとも使います



CASHIER

レジ

レジ台。スペル注意です



CAST-IN-PLACE

現場打ち





CATHEDRAL CEILING

勾配天井

勾配している天井で、一つの角度で下から上まで仕上がっているもの



CAULKING

コーキング

スペル注意です



CAVITY WALL

中空壁





CD (CONSTRUCTION DOCUMENTS)

実施設計図





CERAMIC

陶器質の

陶器質タイルはCERAMIC TILE



CHASE WALL

設備等の竪穴壁





CHESTERFIELD SOFA

チェスターフィールド ソファ





CHORD

トラスの弦

上弦はUPPER CHORD、下弦はLOWER CHORD



CIRCUMFERENCE

円周





CLADDING



外壁仕上げ部分で主に金属系の貼物の総称。(例) ZINC CLADDING



CLERESTORY

高窓・クリアストーリー

越屋根部分の窓や、一段高い部分を指します。スペルに注意。



CODE

法規

法規類は全てこの言葉



COLUMN

日本語でもコラムと最近は言いますね。スペル注意です。



CONCIERGE

コンシェルジェ

発音はコンシィエージェ



CONCRETE MASONRY UNIT

コンクリートブロック

微妙に日本語と違います。通称CMU



CONFERENCE CALL

カンファレンスコール

スピーカー電話にして皆で騒いで打ち合わせ。アメリカ人はこれが大好き。



CONTOUR LINES

等高線

日本のコンターラインと一緒です



CONTRACTOR

施工業者





COPING

笠木





COPPER

アメリカ英語ではカッパーと発音。イギリス英語ではコッパー。



CORNICE

コーニス





CORRIDOR

廊下

集合主宅やホテルの廊下



COUNTER TOP

天板





COURSE (COURSING)

コーシング

レンガ造などで、端数を出さないために建物のモジュール自体をレンガの寸法に合わせる(こと)



CRICKET

水勾配用棟

主に屋根の水勾配用の棟部分



CURTAIN WALL

カーテンウォール

一続きの単語ではあまり使わない様な気がします



CURB

縁石

歩道の縁石などは6インチ高が標準です



CUT OUT STICKER

カッティングシート

カッティングシートは日本語ですね



CUTTING BOARD

カッターマット

微妙に違いますね、まな板も同じ単語です









D





DAMP PROOFING

防湿





DAVIT

屋上丸環





DD (DESIGN DEVELOPMENT)

基本設計

日本での基本設計と実施設計の中間程度の設計段階



DEADLINE

締め切り

日本より守られていない



DEMOLITION

解体、取り壊し

解体するという動詞はDEMOLISH



DEN

書斎、仕事部屋

本来の用途上の部屋名ではなく、法規上の採光不足の居室に使うことも多いです。STUDY



DIAGONAL

対角線上の

よく使います



DIAMETER

直径





DIMENSION(S)

寸法

大体の場合複数形で使います



DIMISING WALL

界壁





DIMMER SWITCH

調光スイッチ





DOOR SCHEDULE

建具表

日本と書き方はほとんど同じです



DORMER



小屋裏の突き出した部分とその窓をふくめた全体



DOUBLE STICKED TAPE

両面テープ





DOUBLE(W)-T

H鋼

アルファベットのTのオシリをくっつけたように見えるからでしょうか



DOWEL

だぼ





DROP OFF

車寄せ

建物の玄関などで車の乗り降りをする車寄せ。まずはこの単語でOk



DRYER

乾燥機

洗濯の乾燥機です



DUPLEX

メゾネット

発音はデュプレックス。アメリカではメゾネットと言いません









E





EASEMENT

後退部分

通常、敷地外側の後退部分(無建築・工作物エリア)を指します



EGRESS

避難の

避難通路(EGRESS CORRIDOR)



EMERALD

エメラルド





EMERY SAND

金剛砂

研磨するための砂ですね



ENGINEERED WOOD

集成材

略してEWと書いてもよいです。



EXIST / EXISTING

既存(の)

どちらも同じ使われ方なので私もはっきり違いを理解していません



EXISTING DRAWING(S)

既存図

一般呼称としては複数形でいいます



EXPOSED CONCRETE

コンクリート打放し

このような熟語を使います



EXTERNAL CORNER

出隅

でずみ。入隅はINTERNAL CORNERです









F





FAR

容積率

エフ・エー・アールと発音。300%の容積率だったら、3.0と記します。



FASCIA

鼻隠し





FILE

ヤスリ

金属のやすりをいいます



FIRE COMMAND CENTER

防災センター





FIRE EXTINGUISHER

消火器

日本と同じく、設置間隔は決められています



FIRE PROOFING

耐火被覆





FLASHING

水切り





FLAT GRAIN

板目

木の年輪の方向がうねってみえる切り方



FLAT PAINT

艶消し塗装

マットペイントは和製英語です



FLOOR FRAMING PLAN

床伏図

(例) 一階床伏図=GROUND FLOOR FRAMING PLAN



FLOORING

床板・フローリング

日本で言われる「フローリング」と同じですね



FLUORESCENT LIGHT

蛍光灯

エフエルとは略しません。



FLUSH DOOR

フラッシュドア

日本語も一緒です



FORMCORE

スチレンボード

これは日本もアメリカも製品名がそのまま一般化しています



FOYER

ホワイエ

ちなみに発音は「ホイヤー」です。



FURRING

胴縁、 野縁

胴縁(壁)、野縁(天井)の両方とも、この単語です。 FURRING CHANNEL でもOK,



FURRING BRACKET

胴縁受け、野縁受け



























G





GABLE ROOF

切妻屋根





GALVANIZED METAL

ガルバリウム鋼板





GARAGE

駐車場・車庫

大抵の時はこの単語を使用



GENERATOR

発電機





GLITTER PAINT

ラメ塗装





GLOSSY PAINT

艶塗装





GMP SET



GUARANTEED MAXIMUM PRICE SET これ以降の変更図面はきびしいですね



GRANITE

御影石

グラニットと発音



GRAVEL

砂利





GREAT ROOM

グレイトルーム

とても大きな!居間(日本には無いかもしれません)。不動産業の方が多用します。



GRILL

格子(状の)

i.e. GRILL DOOR    グリルというとなんか焼肉ぽいですが



GROUND BREAKING CEREMONY

起工式

アメリカでは皆で地面を光り輝くスコップで掘ります。



GROUND FLOOR

一階

米国ではFIRST FLOOR とはあまり使いません(勿論、意味は通じますが・・・)



GROUT

グラウト





GUARDRAIL

バルコニー等の手摺

日本の道路のことを想像してしまいます



GUTTER

ボーリング場のガーターを想像していただければよいと思います。



GYPSUM BOARD

石膏ボード

ジップ(GYP.)ボードと略して呼びます









H





HANDRAIL

手摺

一続きの単語です



HARD HAT

ヘルメット

ヘルメットとはいいません。色も職種によって違い、例えば青は電気関係技師です



HARDWOOD

広葉樹

確かに触ると堅いですよね。針葉樹はSOFTWOOD



HEADER

開口部の上枠

辞書とは違いました



HIGH STRENGTH BOLT

高力ボルト





HIP ROOF

寄棟屋根

HIPPED ROOFとは言いません



HVAC

空調(設備)

HEAT ・VENTILATION ・AIR CONDITIONING









I





INFLAMMABLE CURTAIN

防炎カーテン





INSULATION

断熱材





INTERCOM

インターフォン

いわゆる日本のインターフォンは、インターカムといいます。



INTERIOR ELEVATION(S)

展開図





INTERNAL CORNER

入隅

いりずみのことです。出隅はEXTERNAL CORNERです





J





JAMB

開口部の縦枠





JANITOR

管理用物置

用務員用の倉庫



JOIST

根太











K





KNEE WALL

腰壁





KICKER

方杖・火打ち

KICKER PLATE などと使います



KILN DRY

人工乾燥

材木の人工乾燥のことです。略してKDと記しても一般的









L





LACQUER

ラッカー

日本のカシュー塗もこの単語です。漆塗はJAPANESE LACQUER



LADDER

はしご

「非難はしご」はこの単語です



LAMINATED GLASS

合わせガラス

ラミネートされたガラスという意識でしょうか



LANDING

踊場

階段の踊場に使います



LARCH

カラマツ





LATCH

鍵などの総称に使います



LATERAL

横の・側面の

例: LATERAL SECTION



LAZY SUSAN

台所棚の一つ

入隅部分の回転スライドキャビネットです



LEAD

[led]



LEVELING STRING

水糸





LIGHT GAUGE METAL

軽量鉄骨

GAGE とも綴りますが、GAUGEの方が一般的だと思います



LIGHT TEMERATURE

色温度

単位kはそのまま同じです



LIMESTONE

石灰岩

ライムストーン



LINTEL

まぐさ





LIQUID APPLIED MEMBRANE WATERPROOFING

塗膜防水





LITHIN

リシン





LOAD BEARING WALL

耐力壁





LOADING

搬出入スペース

集合住宅・ホテル・オフィスビルなど



LOCATION PLAN

案内図

建築形状を簡略して、周辺地域との位置関係を表します



L.O.D.

リース図面

Lease Outline Drawing の略。個々のテナントエリアの要約図面。レンタブル面積と寸法を記す



LONGITUDINAL

長手方向の

例: LONGIUTDINAL SECTION



LOUVERS

ルーバー

複数形です



LUMBER

材木

いわゆる2X4とか、ある程度切り出された木材のことをいいます









M





MAIL ROOM

郵便室

当たり前といえば当たり前



MASONRY

組積造(の)





MASONRY TROWEL

コテ





MECHANICAL

設備

いわゆる総称としての建築、構造、設備などをさすときの「設備」として使います。



MECHANICAL PENCIL

シャープペン

すでに御存知の通り、シャープペンとは呼びません



MICROWAVE

電子レンジ





MELAMINE

メラミン

メラマインと発音する人もいますが、どちらでも自信を持って発音すること。



METAL DECK

デッキプレート

プレートをくっつけず、メタルという単語をくっつけます。



MITERED JOINTS

留め加工

出隅の45度突き付けジョイントです



MITIGATION

緩和(法規)

建築・都市計画の法規に頻繁に出てくる単語です



MIXED FAUCET

混合水栓





MODIFIED SILICONE SEALANT

変成シリコンシーラント





MORTOR

モルタル

発音はモぉーターぁ



MOTION SENSOR

人感センサー

物が動いた場合に反応するセンサー



MULLION

マリオン

発音のイメージはムリオン



MULTIPLE DWELLING

集合住宅(総称)

発音はモーティポー



MURAL

壁画

壁面に描かれた絵の一般呼称









N





N.I.C.

契約外

NOT IN CONTRACT



NICHE

ニッチ

発音はニーシイェ。ニッチと思いっきり発音したら通じませんでした



NOT TO SCALE (N.T.S.)

ノンスケール

英語ではノンスケールとは言わず、強いて言うならノースケール。通常はN.T.S.と記します









O





OAK

ナラ

床材、家具、その他よく使います



ONE HOUR RATED —

一時間区画の○○○

i.e. ONE HOUR RATED WALL



OPEN TO BELOW

吹抜

VOIDとは使いません



OPTICAL FIBER CABLE

光ケーブル





ORDINANCE

条例

市町村などの条例にこの単語がよく使われます



ORTHOGONAL

直交の

よく使います



OUTLET

コンセント

床仕上げから18インチ以上の高さにつけます









P





PANTRY

食器庫・室

パントリー



PARALLEL RULER

平行定規

MAYLINE(商品名)とも呼びます



PARTITION

間仕切り壁

構造壁以外は大体この単語。界壁はDIMISING WALL



PAVING

舗装





PEEP HOLE

ドアののぞき穴





PERFORATED METAL

パンチングメタル

英語ではパンチングメタルは言いません



PERIMETER

ぺリメーター

日本と一緒



PERPENDICULAR

垂直の





PICKETS

バルコニーの縦桟





PIXEL

ピクセル





PLATEAU

台地

周辺よりも一段高い地盤に使います。発音は「プラトォウ」



PLUMMET

下げ振り





POLYCARBONATE

ポリカーボネート





POLYESTER PLYWOOD

ポリ合板

ポリエステルですね



PORCELAIN TILE

磁器質タイル





PORTE COCHERE

車寄せ

ポーテコーシエ(発音)。DROP OFFよりもお洒落な言い方



PROFILE

断面

SECTION と同じ位よく使います



PROJECT

低所得者用アパート





PROPERTY LINE

敷地境界線





PUSH LATCH

浮出ラッチ

家具扉の金具です









Q





QUARTS SAND

珪砂





QUEUE

窓口や屋台等の待ち列

チケット売り場やファストフードの順番待ちの列のためのスペース。発音は「キュー」です

















R





RAISED CEILING

折上天井

発音はレイズド



RAMP

スロープ

車の斜路や身障者用スロープなど殆どの勾配がついた床面はこの単語



RECEPTION

受付





RECESSED LIGHTING

ダウンライト

日本と同じくDOWNLIGHTでも通じますが、こちらのほうが一般的。



REFLECTED CEILING PLAN (RCP.)

天井伏図

RCPで一般的



RENDERING

パース

日本のパース画はアメリカではレンダリングと言います



RESIDENTIAL

集合住宅

複数の住居ユニットが含まれている建物もしくは用途。レジデンスとはいいません。



RESOLUTION

解像度

単数形の単語で使います



RETAINING WALL

土留め壁





REVOLVING DOOR

回転ドア





RIBBED PANEL

波板





RISE

階段の蹴上

7インチが最大 (ADA)



RULER

定規

(直線)定規を一般的にルーラーと呼びます



RUNNING BOND

馬目地

千鳥格子上にタイルや石、レンガなどを積み重ねる場合の目地(めじ)です

















S





SANDBLAST

サンドブラスト

スペル注意、一続き。



SAPPHIRE

サファイア

硬度の高いサファイアガラスなどがあります。



SCAFFOLD

足場

建設現場の足場



SCONCE

ブラケットライト

日本のブラケットタイプの照明器具



SCUPPER

屋根の水抜き





SD (SCHEMATIC DESIGN)

基本デザイン

基本設計に入る前の構想段階



SEALANT

シール材





SECOND MEANS EGRESS

2方向避難





SERPENTINE

蛇紋石

米国ではサーペンティン、英国ではサーペンタイン。



SETBACK

セットバック

敷地内の後退部分。敷地外側の後退部分はEASEMENT



SETTEE

長椅子

背もたれ付の長いベンチシート



SHADOW STUDY

日影計算





SHAFT WALL

ダクト用の壁





SHEAR WALL

耐震壁





SHEATHING

シージング





SHELF / SHELVES

2段以上は複数形だ!



SHIM

押し縁

ガラスをおさえる部材です



SHINGLE

はぜ葺き

個人的に好きです。スペル注意



SHOP DRAWING

施工図





SHOTCRETE

吹付コンクリート

配筋できない場所にガンのようなもので吹付けるコンクリート



SILL

開口部の下枠

窓台(WINDOW SILL)・敷居(DOOR SILL) 等



SINK

シンク

キッチン・洗面・その他全てに使用



SITE LINE

視線ライン

例:トイレ動線で目線チェックなどの時に使います



SITE PLAN

配置図

一続きの単語ではないです



SKIRTING

幅木

BASEBOARDより一般的呼称のように思います。



SLAT

スラット・細材

ブラインドのスラット、(木材などの)細い材、



SLIDER

引違い・引戸

引き違いや引き戸(窓)全般に使います。SLIDING DOOR でもOK



SLOPE

傾斜(角度)

傾斜の角度のこと。斜路はRAMPという単語の方が一般的です



SMOKE DETECTOR

煙感知器





SOFFIT

下端、軒下、梁下

梁・軒などの下側の総称でよく使い、個別の呼び方は無いです。とにかく下側の部分です。



SOFTWOOD

針葉樹

確かに触ると柔らかいですよね。広葉樹はHARDWOOD



SOLDERED

はんだ付けされた

例 SOLDERED METAL PLATE



SOLDIER COURSE

レンガの縦積み

コーニスのような意匠として使います



SOLID WOOD

無垢材

合板はVENEER,着き板はLAMINATED BOARDと呼びます



SPATULA

ヘラ

スパチュラと言うとキッチン器具を連想しますね。



SPECIFICATIONS

仕様書

普段はスペックと言っています



SPLICE

継ぎ手





SPOUT

水栓の蛇口

水栓器具本体はFAUCET



SPLASH BLOCK

樋受け石





SPRINKLER

スプリンクラー

WET SPRINKLER(湿式), DRY SPRINKER(乾式)



STACK BOND

芋目地

格子状にタイルや石、レンガなどを積み重ねる場合の目地(めじ)です



STAIRWELL

階段室





STIFFENER

スチフナー

鉄骨材のスチフナー(リブ部分)



STOOL

丸椅子

背もたれのない椅子



STORM WATER

雨水

うすい



STRUCTURAL DRAWING

構造図面





STUCCO

スタッコ・漆喰

左官仕事の塗り壁等につかいます



STUD

スタッド・間柱





SUMP PIT

排水ピット





SURVEY DRAWING

測量図面





SURVEYOR

測量士

測量屋さん



SUSPENDED CEILING

吊り天井

洋服のサスペンダーと同じ単語の受身



SUSPENSION ROD

吊ボルト

天井内の吊ボルト









T





TANNIN

タンニン

革をなめす際にタンニンを使うことがあります



TEAK

チーク

チーク材、発音はティーク



TEMPERED GLASS

強化ガラス

日本でもテンパーガラスといいますが、英語では受動態(受身)で使用します



TENON

ほぞ

家具や建具の仕口です



TERRACE

テラス

上部に構造体が無い場合に使います。ある場合はBALCONYと呼びます



THREE-WAY SWITCH

3路スイッチ

2箇所でオン・オフできるスイッチのことです



THRESHOLD

沓摺

くつずり



TILE

タイル

貼り方にいろいろな伝統があるようです



TRANSITION

見切り

床や壁、その他部材が切り替わる部分に使います



TRANSOM

欄間





TRELLIS

パーゴラ

屋外のランドスケープによく使います



TURNING RADIUS

回転半径

アメリカではトラックが大きいのでローディングスペースの計画が重要です



TWO MEANS EGRESS

二方向非難

この単語が一般的です









U





URETHANE

ウレタン

発音注意です。ゆーれてぃ(THの舌)ん



URINAL

小便器





UTILITY

水道・ガスなどの総称

インフラ関係のことはユーティリティといいます









V





VALUE ENGINEERING

バリューエンジニアリング

日本のVEと考え方が違います



VAPOR BARRIER

防湿(シート)





VENEER

仕上げ・化粧の





VERTICAL GRAIN

柾目

製材した木の年輪がまっすぐ平行に並ぶようにみえる模様



VESTIBULE

附室・風除室

階段の附室や風除室など中間のスペースに使います



V.I.F.

現場確認(寸法)

寸法などの特記の場合、この表記が一般的です。正確にはVERIFY IN FIELD.



VINYL

ビニール

発音はヴァイニール









W





WALK IN CLOSET

ウォークインクロゼット

長いのでWIC.と縮めます



WASHER

洗濯機





WATER CLOSET

個室トイレ

アカデミックな呼称です。プレゼンテーションや一般公開図面に多用します



WATER HEATER (W/H)

湯沸器・給湯器

かなり大きいです(ガス・電気・オイル)



WATER HYDRANT

消火栓

消火栓前後10フィート以内は駐車厳禁です



WEDGE

くさび





WEEP

水抜き

組積造等の壁の水抜き穴



WETLAND

湿地





WET WALL

左官系の壁の一般

タイル壁や塗り壁など総称



WIND TUNNEL

風洞実験

最初は意味が分りませんでした。勉強不足



WINE CELLAR

ワインセラー

セラーのスペル注意



WROUGHT IRON

ロートアイアン

スペル注意









X





XREF

エックスレフ

AUTOCADのコマンドがそのまま動詞化されてます

















Y





YARD

ヤード

3 FEET  あまり使用しない単位ですが、常識的に知っている必要があります

















Z





ZAMBONI

ザンボーニ

スケートリンクの製氷マシーンの代表的な名前がそのまま一般呼称になってます



ZINC

亜鉛





ZONING

ゾーニング

日本もアメリカもこの単語の使い方は一緒です





















Project Blog ブログ2022.08.06 [COLUMNS,NEWS]


2022 Aug. 6

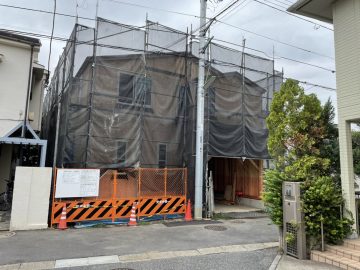

本日は世田谷区梅丘へ。
上棟が終わり、各種設備の配管作業中です。
こちらの現場も順調に進んでいます。

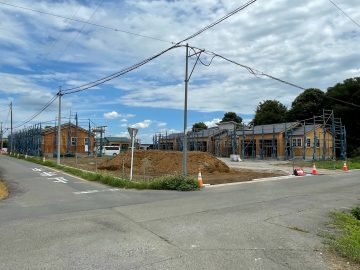

2022 July. 27

深谷の現場も上棟が終わり、各種設備の配管、防水工事、断熱工事、外壁の通気胴縁の施工などが進行中。
少しずつ全貌が見えてきました。






2022 June. 23

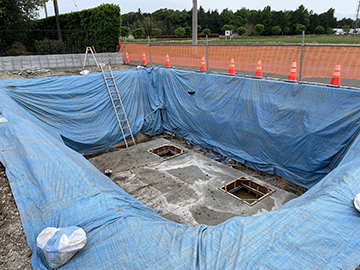

深谷Kプロジェクトの基礎工事と建方工事も順調です。
来月上旬には上棟式を予定。
曇天で湿度が高く、心地良いとはいえない日。
ですが、変わらず元気に作業してくださる業者の皆さまには頭が下がります。






2022 May. 21

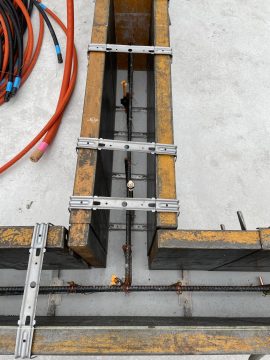

世田谷の現場の基礎工事の防水シートや基礎形状の確認。
この後はコンクリート(べた基礎)を打設します。







2022 May. 14

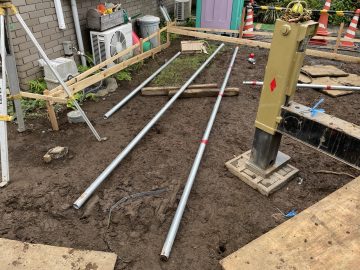

今日は世田谷区梅丘の現場の杭工事でした。
深さ6.5mの細鋼管杭を建物下に打ち込み、地耐力を確実なものにします。







2022 Apr. 27

仮称K事務所工事の現場もいよいよ開発許可が決済され、着工。
こちらは埼玉県深谷市に位置します。
まずはインフラ系設備の施工からスタートです。







2022 Apr. 25

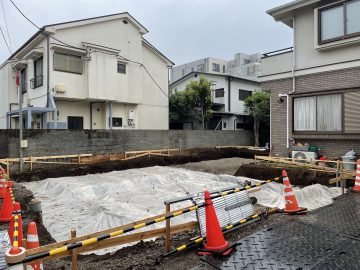

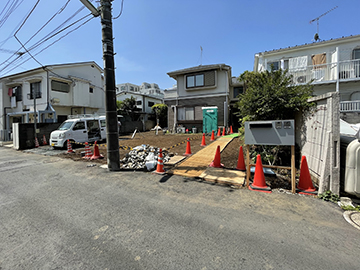

世田谷区梅丘の住宅の地縄作業が始まりました。
世田谷区は条例が多く、住環境への意識は都内の他のエリアと比較しても高いので、ギアをあげて丁寧に進めたいと思います。







2022 Apr. 13-21

韓国の現場へ。
コロナウィルスの影響で、現在韓国へ入国するためにはビザの申請が必要です。
そんな少々煩雑な手続きを踏んでまでも渡航する理由は「建築は現場を見なければ、良質なものは作れない」という考えがあるから。

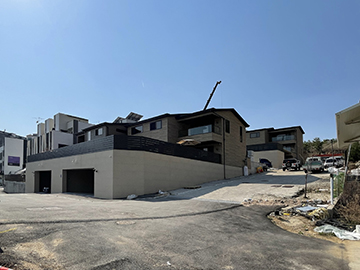

5年前から設計を始めた京畿道の住宅群も着々と棟数が増え、今春からはコミュニティセンターの工事も始まりました。
この工事は弊事務所の設計を尊重した施主が、ローカルチームの皆様と調整をしてくださったおかげで実現したもの。とても有難く思っています。
また新規のオフィスビル設計について対面でミーティングを行った際には、久しぶりの感覚にどこか心地良さを感じてしまいました。

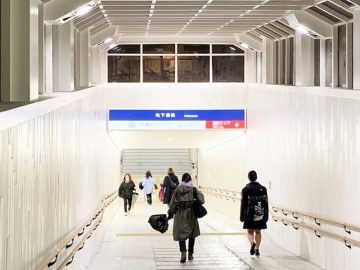

2022 Apr. 15

藤沢駅東西地下通路リニューアル計画。3月に無事に竣工しました。
完成まで4年ほど掛かりましたが、本計画に関わらせて頂けたことに心から感謝致します。







2022 Feb. 22

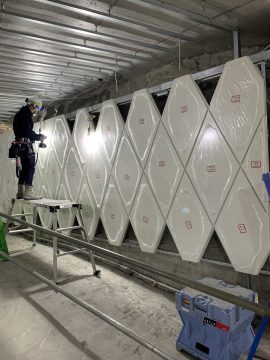

藤沢駅東西地下通路リニューアル計画の工事も順調に進み、壁面の格子パネルも設置中です。



計画の詳細はこちらから。

http://www.city.fujisawa.kanagawa.jp/fujisawa-eki/fujisawaeki-chika.html

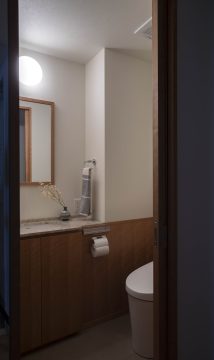

2021 Dec. 2

目黒区八雲Sプロジェクトの写真撮影です。
天然木、石、金属、ファブリックなどの自然素材の質感を感じられるよう、ささやかな陰影を創りました。
暮らしを吸い込んだ材料の経年劣化を味わう。家族と共に生きていく。
そんな空間になることを願っています。







2021 Oct. 4

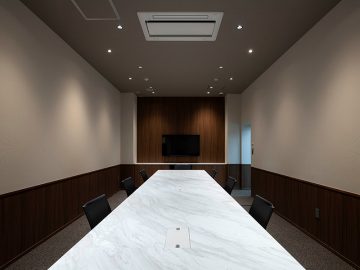

辻堂の現場もいよいよ完成引渡しを迎え、写真家の川辺明伸氏に撮影して頂きました。
今回の室内空間づくりで心掛けたのは、ゆったりと落ち着いてコミュニケーションを取れること。
具体的には仕上材の質感・吸音性・色味の構成などです。
照明については室内全体を均質に明るくするのではなく、光が溜まるような照明計画にしています。







2021 Sep. 21

辻堂Lプロジェクトの現場の塗装工事です。
塗料にウレタンやアクリルをいれると塗膜が強化されるのですが、部分的に補修すると塗り跡が残ってしまいます。
一方でツヤ無塗装は塗り直しても跡が残らないので、今回は室内利用をイメージして完全ツヤ無し塗装にしました。







2021 Sep. 16

辻堂Lプロジェクトの塗装工事が明日から始まるので、本日中に壁面下地処理などを済ませる予定です。







2021 Sep. 03

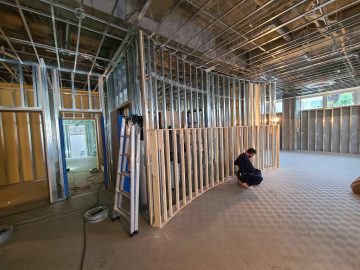

辻堂Lプロジェクトの現場もスタッドが立ち始めて、室内のスケール感も見えてきました。
これから天井の各種設備(電気、空調換気など)の施工へ進みます。







2021 Aug.05

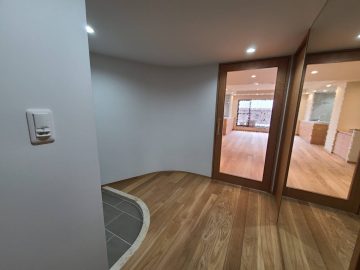

八雲Sプロジェクトの引渡し前のクリーニング状況です。
住まい手の暮らしの変化に対応できるようあまり作り込まず、背景として受け止めるような空間づくりを心掛けました。
そんな環境計画のひとつとして考慮したのは「緩やかにつながる部分」を作ること。
室内空間を直角の壁で明確に分断しない設計により、家族の気配を感じることができます。
また素材なども、ここでの暮らしの時間と共に床、壁、天井や造作家具など美しく劣化していくものを選択しました。







2021 Jul. 06

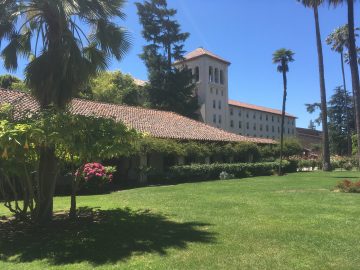

深谷Kプロジェクトの敷地全体ランドスケープの参考にとカリフォルニア州サンノゼエリアの類似現場チェック。
丘が効果的にデザインされて立体感もあり、光と影、色彩などとてもうまく構成されています。







2021 Jun.23

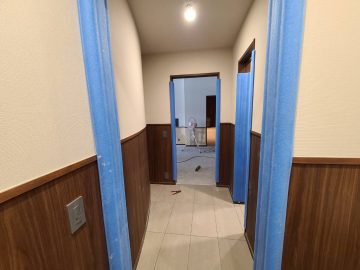

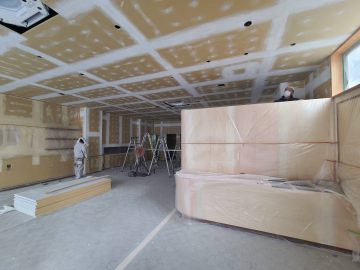

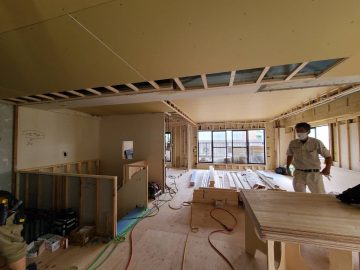

八雲Sプロジェクトの現場の内装間仕切、仕上工事も進み始めました。
石膏ボードはきちんとビス間隔をそろえないと完成してから壁が割れる原因になるため、固定する力が均等になるようにすることが大事です。







2020 Nov.16

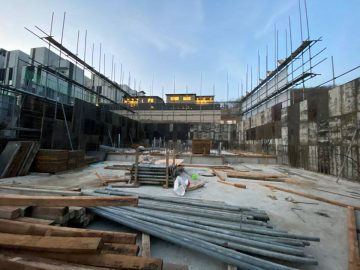

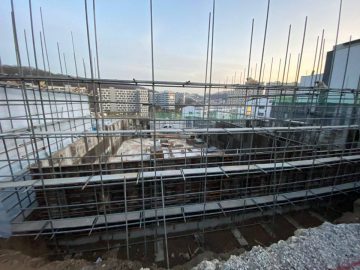

韓国の京畿道現場の3,4棟目の基礎工事、型枠工事などが進んできました。
現地へいくことが難しい状況ですが、現場から進捗状況を写真で送ってくれるので安心です。
敷地の地理的な条件で、冬季にはコンクリート打設が難しくなるほどの低気温になるため
寒くなる前に躯体工事を完了させる工程になっております。







2020 May.15

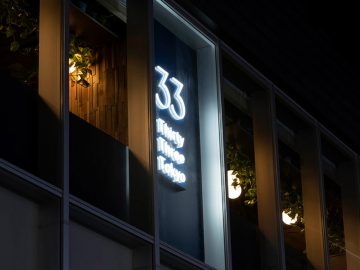

渋谷のレストランプロジェクトのサイン計画について。
店舗外側サインは遠景からの視認性を考慮して、LEDネオン管を採用。
渋谷の風景に溶け込みながらもシンプルで繊細な世界感を出せるような形状と色を検討しました。
また、玄関足元にはレストランの手作業の密度とクオリティを感じさせるモザイクタイルを施し、
玄関壁面サインには物体としての存在感をできるだけ抑えて影で表現しています。
日常空間から店内に入ることで、時間が反転するような非日常空間であることを暗示させました。

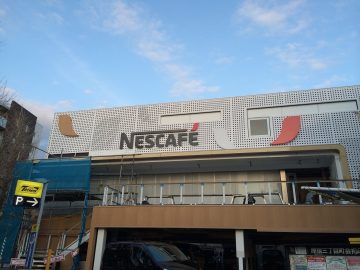

2020 Feb.26

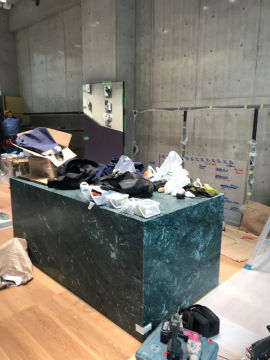

南青山5丁目の商業プロジェクトの工事も完成に向けて加速度的に進んできました。
異種多様な素材の新しい組み合わせを試行するというブランドコンセプトを、空間作りにも取り入れています。







2019 Jul. 19

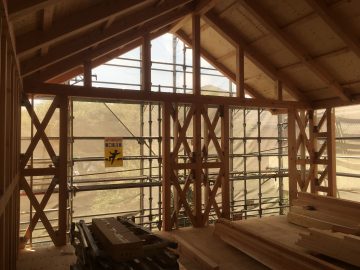

旗の台Fプロジェクトの木造架構の筋交いや補強金物の工事が進行中。
今回は通常の筋交いではなく2段筋交いをたすき掛けにし、室内大スパン空間を安全に保てる構造方式を採用しています。
理屈は単純ですが、ここまで木造架構の安全率を高めることは少し珍しいかもしれません。
これから仕上工事が始まるとこれらの構造部材は見えなくなってしまいますが、木造の工事現場風景はこの工程の頃が一番美しいと感じます。







2019 Jun.26

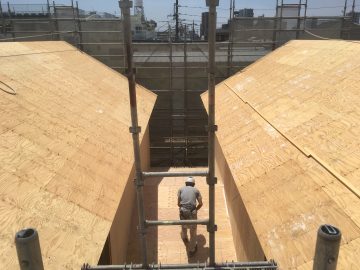

旗の台Fプロジェクトの外壁・屋根の通気層の確認です。
建物の断熱材の外気側は結露する可能性があるので、その水分がすぐに乾くように外壁中間層に空気層を作って風を通します。







2019 Jun.19

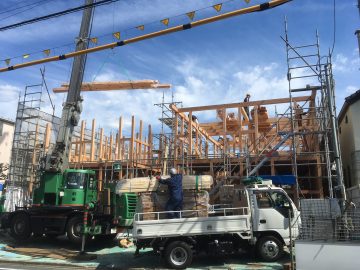

本日は旗の台Fプロジェクトの上棟・建て方工事を確認しました。
大規模木造ゆえに軸組を組み上げるのに数日掛かり、現場所長さんが天気予報を見ながら日程を決めました。
大工さんが大きな木槌で材木を叩いて打ち込むと「トーントーン」という音が気持ちよく響き渡ります。
そんな在来工法ならではの風景にご近所の皆さんも興味深い様子で、たくさんの方が見学に来られました。







2017 Dec.20

数年に渡る工事を経てようやく全体像が見えてきた、目白台Tプロジェクト。
住まい手が居心地良く暮らせるような「柔らかな光」と「優しい風」を取込んだ空間を検討しました。







2017 Jan.31

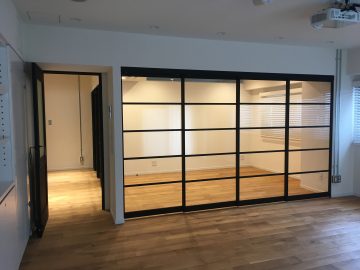

外苑前Aプロジェクトもおおよそ内装仕上工事が完成し、もう少しで引渡しです。
こちらはIT系企業のワークスペース、貸スペースとして計画。
各スペースが緩やかにつながり、刺激し合いながら仕事ができる環境になっています。







2016 Jan.05

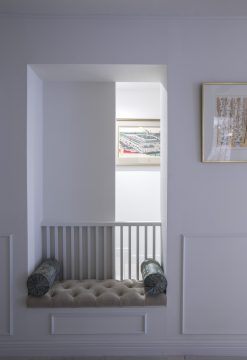

砂土原Kプロジェクトもおおよそ完成し、写真撮影。
先祖から引き継いだヒストリーアイテムを取り込むことで「過去」と「現在」が共鳴するような空間構成を心掛けました。
またマテリアルに関しては、肌触りが良く、優しさを感じられるかという目線で選定しています。







2016 Jan.05

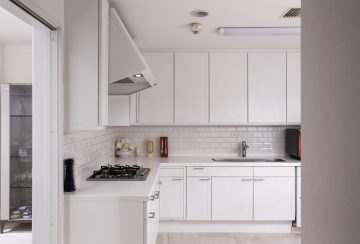

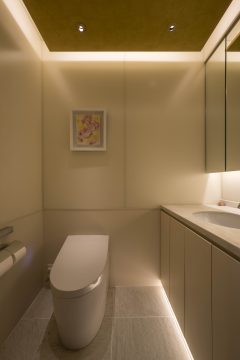

砂土原Kプロジェクトの水回りの仕上です。
今回のインテリアマテリアルの2次テーマとしては様々なホワイト素材でデザイン調整をすると決めていたので
石、タイル、金属、セラミック、塗装、ファブリックなどの構成の検討を重ねて仕上げました。







2015 Feb.10 and 15

原宿Nプロジェクトの内装仕上工事もほぼ完成です。
グローバル企業としてのブランド感を表現する場として選定されたこの地で、製品とカスタマーが共鳴し合う空間となることを願います。


米国の設計事務所での四方山話2022.01.14 [COLUMNS,コラム]

私は2001年より10年間、米国北東部のマサチューセッツ州ボストンの組織設計事務所にて建築設計の仕事をしていました。この度、私個人の日々の暮らしから見た米国都市生活、当地での建築設計事情について四方山話を御紹介したいと思います。

「米国のビジネス時間・契約主義」

朝8時に官公庁、銀行、多くの企業が業務を開始し、そして夕方5時か5時半には殆どの人々がワーッと一斉にオフィスを去っていくのですが、日本から来た当初は「どうしてそんなに急いで帰る?」と驚いてました。きっと、大切な人との時間や自分自身も大切にする価値観が根底にあるだろうと思いました。まあ確かにそうなのですが、結局は就業時間外は自分の時間だという「契約主義」に基づく流儀なのだと結論つけました。成果主義が根付いているお国柄ですが、あくまで契約時間(?)内だけに通用する話なのかもしれません。

また、多くの人が自動車で移動しているので、「仕事の後にちょっと一杯」と出来ないので早く帰らざるえないのかもしれません。

それから、「犯罪」も理由の一つでしょうか。日本もこの頃は物騒になったと耳にしますが、米国の日常生活では犯罪に対してかなり神経を使います。夕方以降のゴーストタウン化したビジネス街に居るのは安全上も得策ではなく、地下鉄やバスなどは夜7時にはあっという間に本数が減り、待っている間は周囲を気にしなくてはなりません。しかし、建築の仕事はこの国でも例外の部類の入るのでしょうか、どうしても夜遅くなってしまったり、週末も作業がある時だってあります。そんな建築家ライフを米国社会は「変わった奴らだなあ」と半分呆れているような・・・(そんな気がします)。



「お客様は神様ではない」

日々の暮らしの中で、間違った電話料金や二重請求の医療費もしくは保険料金へのクレーム、家や車の修理、米国人でさえ四六時中こんな事ばかりに振り回されるので、トラブル皆無の日本車が人気なのも納得です。修理などは信頼できる業者を探すのにも苦労するので、DIY文化もあって、自ら「修理」を楽しみ、サッシュを買って取り付けたり、タイル貼り、キッチンだって施工、もっと本格的なこともしています。

そんな日常生活を抱えていても、世界の経済大国、やるべき仕事は沢山あり、夕方までの限られた時間をいかに合理的に効率よく仕事するか・・・。会議やプレゼンなどは昼食時間までも利用し、サンドウィッチやピザ・サラダなど片手で摘めるものを口に放り込みながら仕事を続けます。まさにファストフードの国ですね。ビジネススタイルも、お客様が優先、目上・年長者が先、などと気遣う時間がもったいないのか、いきなりファーストネームで呼び合って本題に突入です。一方ではコピー・プリント一枚、電話代、出張・交通費など、プロジェクトに関わる全ての収支をPMがきっちり管理しています。「ここで負けて、あとで勝つ」という概念はないように感じます。また、仕事上と個人の責任を混同することはなく「これが出来なくても、世界が終わるわけではない」というのも、アメリカンビジネスです。これらのコンセプトが米国ビジネス精神の根本なのかなあと感じております。



「年棒制、二週間給」

私の勤務先に限らず、米国では年棒制を採用している企業が多い様です。毎年一回、更改を行い、前年の実績や新年度の希望などを会社側と話し合います。我々も会社側を査定します。年棒を分割した給料は月給ではなく二週間ごとに支払われるケースが多く、つまり二週間ごとに「Hire and Fire」のチャンスがやってきます。ご存知のように雇用と解雇を繰り返すのは米国の企業文化ですが、転職を繰り返す人がいる一方で一つの職場にとどまる人も少なくありません。そして、「勤め先にお世話になっている」よりも「勤め先に私がサービスしてあげている」と意識しているような印象を受けます。自分自身が「企業」という感覚なのかもしれませんね。



「インターン学生」

米国の多くの大学では単位の一つとして、実社会でのインターン研修を加えているようです。2・3ヶ月もしくは半年ほどフルタイムで他の先輩スタッフに交じって仕事をするのですが、「知らないことは恥ずかしい」など考えず、どんな些細な事でもあっけらかんと「すぐに聞く、教えてもらう」という学生さんが多いですね。また、初等教育でも「Show and Tell」という、自分の好きなものや特技について、いかにコレが好きか、なんでコレが好きか、いかに自分はコレが得意であるかと発表させ、人前で喋る、意見を言うという訓練をつけさせてます。それ故に米国の学生、いやいや全ての米国人は自分自身を見せる能力が高いのかなあと思うのです。



「外国人建築家・スタッフ」

我々日本人も含め、欧州、アジア、南米、色々なところから来ています。私の独断と偏見ですが、噂通り?ヨーロッパの人はランチが長いですねえ。「自分は自分」との意識を強く持っているような気がします。東欧出身者はパースを上手に書く人が多いのですが、そういう教育を受けてきたのでしょうか?。中国や韓国の人は残業、徹夜、週末、ガンガン働きます。母国では相当な高等教育を受けてきたエリートが多く、実際素晴らしい能力を持った人が多いです。あらゆる国の人間と接する中で、中国人や韓国人と日本人はお互いにとても親近感を感じているように思います。



「建築家と賠償保険、スペックライター」

米国は訴訟社会と言われますが、・・・事実です。勿論、訴訟に至る前に様々な調停の方法があります。建築家・設計事務所が賠償保険に加入すると、保険会社主催の講習と試験を受け、保険の掛金等が割引にして貰います。契約書を始め様々な設計図書はAIAの書式を基に作成されることが多いですが、特に仕様書(スペックと言います)はスペックライターという専門家に書いてもらいます。仕様書はとても細かく記載され、あっという間に百科事典ぐらいの厚さになってしまいます。



「分業化とPM」

上記のようなスペックライターや弁護士だけでなく、様々なコンサルタントが関わっていくのも米国での建築プロジェクトの特徴でしょうか。それ故にコーディネーションに時間が掛かると同時に、全体を総括するPMの責務は重く、そのPM業務も専門会社に委託する場合が少なくありません。



「建材メーカーの営業+無料ランチ+AIA単位」

ランチ時間に建材メーカーや諸団体がその専門分野での講義をしに訪れますが、AIA資格保持のための必要単位と連携させている場合が多いです。新製品の営業も絡んだフィルターのかかった講義内容ですが、無料ランチを提供してくれるので若手を中心に結構な人数が集まります。メーカーにとっても、一度に営業を済ませられるので、効率が良いのでしょう。



渡米した当初は、色々な事にカルチャーショックを受けましたが、今は「それもアリかな」と笑って大抵のことを受け入れています。

書きっ放しになってしまいましたが、四方山話だと思ってどうぞお許しください。「インチ法での精度の限界」「日本と多少違う設計プロセス」「現場の交通誘導員は誰がやるのか」など他にもネタはありますが、次回にご期待くださいませ。

米国での建築設計実務の進み方 [COLUMNS,お役立ち情報]



様々な建築設計プロジェクトの進め方があると思いますが、私の経験の例を幾つか挙げながら米国での建築設計実務の流れをプロジェクトマネージャーの実務として記してみたいと思います。





米国での建築プロジェクトマネージャー



米国ではプロジェクトマネージャー(PM)が中心となって建築プロジェクトを進めます。PMはそのプロジェクトを成功させるためにスケジュール・コスト管理・チーム編成・全ての交渉の責任、その他プロジェクトに関わる一切の事を面倒見ます。建築家は設計事務所内ですらPMの下に属して機能する事になります。PMとプロジェクトアーキテクト(PA)の役割分担が明確に分かれて機能しているかどうかとPMの実力がプロジェクトの成功の鍵です。PMには勿論、豊かな経験が必要だと思いますが、高度機能を求められる現代建築状況を踏まえると人間の短い一生のうちに全ての知識を身につける事は殆ど不可能に近いのではないでしょうか。それよりもPMにとって大事なのは彼・彼女自身の人格や人望、コミュニケーション能力などが大事なのではと思います。あるプロジェクトのPMは20代で私よりも年下でしたが、彼には誰よりも熱意がありそして精神的にいつもポジティブ、何よりもどんな人にも好かれます。これが彼の最大の魅力です。チームの一員として彼を見ていてこれがPMにとって一番の資質ではないかと思いました。チームには年配で経験豊かなメンバーもいますし社外の構造設計事務所・設備事務所・クライアント・様々なコンサルタントにはもっと手強い相手がいます。それでもプロジェクトに関わる皆がPMに好感を持てれば一致協力して同じゴールを目指す事ができるのではないでしょうか。私自身は現在、建築設計チームの一員として米国で働いていますがいつか素晴らしいPMを目指して自分自身を磨いていきたいと思います。







プロジェクトの段階





プレデザイン及びマーケティングデザイン (PREDESIGN, MARKETING)



将来のお客様・建主(個人、法人、ディベロッパーなど)から依頼された条件やご希望を元に敷地でどのような建築物が構想できるか大胆かつ夢が膨らむような提案を目指します。建築家としては図面等だけでなくお客様に分かりやすくイメージレンダリングやプレゼンテーションボードなどでお互いの夢を共有できるように心がけます。商業施設やホテルなどのホスピタリティー施設を依頼される法人・ディベロッパーであれば必ず、クライアント側に専門のコンサルタントを抱えている事が多いので彼らとのコーディネーションも大事です。





スキマティックデザイン (SCHEMATIC DESIGN,  SD)



基本構想設計と基本設計の中間段階の設計というのが日本ではあてはまるでしょうか。日本でも同じですが、基本構想段階とはいえ、ある程度の建築的な詳細も抑える必要がありますし、設計図書として建主に提出します。勿論、但し書きとして変更の可能性があるということを明記しときます。基本的にアーキテクトはAIAの定めるガイドラインに沿って仕事を進めますのでどの段階でも仕事がホールドになったりキャンセルになったとしてもきちんと履行した仕事や成果物に対して依頼主に対して請求できるようにします。日本では在り得ないと思いますがコピー・プリント・ファックスの一枚一枚まで単価を決めてクライアントに請求することが多いです。打ち合わせ等で出向く場合も1マイルにつき何セントの経費・電話も長距離等で費用がかさむ場合も請求します。日本では基本設計や基本構想段階であれば厳しい競争の中でサービスになりがちですが、米国ではアーキテクトがきちんと請求できるシステムになっていると同時にプロジェクトが本格的に始動する前にあらゆることを細かく建主や協力会社と取り決めておかないと直ぐに訴訟問題に発展します。そして万が一問題が起きた時のためにプロジェクトチームに対して保険も加入することも多いです。





デザインディベロップメント (DESIGN DEVELOPMENT, DD)



デザイン・ディベロップメント(DD)は日本においては基本設計に実施設計の初期段階を足したような段階の内容です。目的としてはスキマティック・デザインで構想した計画を概略で積算できるように発展させると同時に実施設計で変更が発生しない様にするためにデザインを最終的に決定することを目標としています。





コンストラクションドキュメント (CONSTRUCTION DOCUMENT, CD)



実施設計の事をいいます。プロジェクトによっては30%、50%、80%そして最終設計図書として100%のCDを段階的にクライアント・オーナーやコンストラクションマネージメント会社(CM)に提出してバリューエンジニアリング(Value Engineering, VE)の検討材料にしたり、設計料を段階的に頂くために行うことが多いです。一方で70-80%終了段階にGMP(Guaranteed Maximum Price)セットを作成し最終的に仕様及びコストを決定します。GMPセットはパーミット(Permit)セットを兼ねて役所申請に使うことも多く、また鉄骨等の資材やインテリアの機器等はGMPセットを元にあらかじめ発注するので、それ以降の設計仕様変更はコントラクターが(ここぞとばかりに)大幅に価格を上乗せしてきます。GMPセットが事実上のヤマ場なので以降は設計図書の完成度を高めて100%の実施設計図書を作成します。プロジェクトによって設計期間は様々ですがGMPセット以降は約4-6週間で仕上げます。





コンストラクションアドミニストレーション (CONSTRUCTION ADMINISTRATION, CA)



コンストラクション・アドミニストレーション(CA)は設計監理のことをいいます。私の経験を元に記します。基本的に日本での監理業務を同じだと思いますが、施工業者の工事をクライアントを代理して設計図書通りに施工されているか監理し、施工図(ショップドローイング、Shop Drawing)などを認証します。
パンチリスト(Punch List)という施工改善要望書を作成し施工業者に施工のやり直し、改善、補修などを指示します。







その他





BRA(Boston Redevelopment Authority)との交渉



BRAとはボストンにおける開発を監督する団体で、日本の建築行政の都市計画課、建築指導課など建築関連部門と歴史保存協会などが一緒になったような組織です。法規をチェックするのみでなく景観的な配慮、既存都市への影響の検討などを主観的にBRAの担当チームが徹底的に意見を出し指導をします。最近のBRAには保守的な考え方を持たれている方だけではなく、新しいもの・今までとは違ったものを受け入れてくれる方も増えてきているようです。



















米国で主に使用する図面縮尺、用紙2022.01.05 [COLUMNS,お役立ち情報]

2種類のスケール

アジア・ヨーロッパはミリメートルを基本としたメトリック表記が標準ですが、米国はインペリアル表記を使用します。元々は肘から手首までの長さを1FOOTと決めたそうです。米国でも他の国と同様にメトリックに切り替えるはずが、インチ・フィートその他量、重さなどを測る既存のシステムがあまりに浸透して事実上不可能ということで、10進法でない米国独自の単位を数多く使用してます。(考えてみれば国際社会の中で米国だけのシステムというのは意外に多いのではないでしょうか。)日本では古来からの尺スケールをメトリックと上手く共存させています。関東と関西、そして九州ではモジュールが違っていましたが、メトリックで正確に変換することができるようになりました。建築部材や各地域の建築工事では依然として尺スケールを基準としていますが表記ではメトリックを使用することが多いです。私自身は1尺(約303mm)と1FOOT(約304.8mm)を同じスケールとして頭の中で置き換えて最初の頃はスケールをつかんでしました。どんな計測方法でも長い年月で培われた素晴らしい歴史を知る事によって単なる数字以上の意味を見出せるのではないでしょうか。私も計測方法についてマダマダ勉強が足りません。

エンジニアリングスケール(ENGINEERING SCALE)

都市計画や大規模プロジェクトのマスタープランニング等で使います。スキマティックデザインなどの設計初期段階でも使います。測量図なども小数点表記でこのスケールを使います。例えば、10′-6″=10.5’となります。

米国インペリアル縮尺 メトリック縮尺 主に使用する図面
1″=20′-0″ 1:240
1″=40′-0″ 1:480 メトリックでの1:500の扱い方です
1″=50′-0″ 1:600
1″=80′-0″ 1:960
1″=100′-0 1:1200 アーバンプランニングの初期設計で便利です



アーキテクチュラルスケール (ARCHITECTURAL SCALE)

本来の12進法の1foot=12inchの縮尺で建築図面で通常使うスケールです。分母に使える数字は2、4、8、16、32だけなので、10進法のエンジニアリングスケールと12進法のアーキテクチュラルスケールを正確に変換するのは難しい場合が多いです。AutoCADでこの2種類のスケールを共存させる時は単位の詳細度合の調整が必要です。

米国インペリアル縮尺 メトリック縮尺 主に使用する図面
1’=1′-0″ 1:1 悩んだ時は原寸図を描きなさいと、吉村順三氏はおっしゃったそうです
6″=1′-0″ 1:2
3″=1′-0″ 1:4 部分詳細図
1-1/2″=1′-0″ 1:8 部分詳細図
1″=1′-0″ 1:12
3/4″=1′-0″ 1:16
1/2″=1′-0″ 1:24
3/8″=1′-0″ 1:36 平面、断面・矩計、階段その他の基本詳細図面
1/4″=1′-0″ 1:48 平面、断面・矩計、階段その他の基本詳細図面
3/16″=1′-0″ 1:64
1/8″=1′-0″ 1:96 基本図
3/32″=1′-0″ 1:128
1/16″=1′-0″ 1:192 基本図、全体図面、計画概要図や防災計画、法規関連設計図面
1/32″=1′-0″ 1:384 この縮尺以下はエンジニアリングスケールを使用



主に使用する用紙

アジア・ヨーロッパはAサイズ用紙を主に使用しますが、米国では変則的な倍率で大きさが変わる用紙を使用します。ご存知のようにAサイズの縦横比率は正方形の1辺と対角線の長さの比例(1対1.414)で出来ています。以下に米国で建築設計図書に主に使用する用紙を記します。

用紙の名前 サイズ(inch) 説明
LETTER 8-1/2 X 11 エイトハーフイレブン。A4同等に使用され建築に限らず最も一般的
LEGAL 8-1/2 X 14 建築設計図書で殆ど使用しません。作品集などに面白いかもしれません
TABLOID 11 X 17 イレブンバイセブンティーン。A3同等に使用されてます
ARCH. A 9 X 12 殆ど使用しません
ARCH. B 12 X 18 ARCH.Dの50%縮小版として利用することが多いです
ARCH. C 18 X 24 A2(594mm x 420mm)に近いです。ARCH.Eの50%縮小版
ARCH. D 24 X 36 フルサイズ図面として使用します
ARCH. E1 30 X 42 フルサイズ図面として使用し、50%の15X21用紙もよく使用します
ARCH. E 36 X 48 A0より大きく、扱うのが大変です
